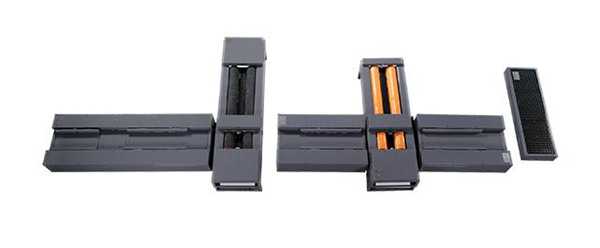

Lorong ujian motosikal

Model

Jenis 750Q (semua model)

Jenis 750 (dua roda)

Permohonan

Beban roda (kg)

≤750

≤400

Lebar tayar (mm)

40-250

40-250

Pangkalan Roda (mm)

900-2,000

900-1,700

Pelepasan tanah

≥65

≥65

Lebar dalaman roda belakang dari motosikal roda tiga biasa

≥800

Lebar luar roda belakang motosikal roda tiga biasa

≤1,600

Ujian Beban Roda Motosikal

Saiz plat berat (l x w)

430x600; 430x1,000

430x300

Maks. Berat (kg)

750

400

Resolusi (kg)

1

Ralat petunjuk

± 0.2%Fs, apabila beban adalah ≤ 10%Fs;

± 2%Fs, apabila beban adalah ＞ 10%.

Saiz Keseluruhan (LXWXH) mm

1,700x530x178

400x530x158

Ujian brek motosikal

Beban Rated (kg)

750

400

Kuasa Motor (KW)

2x0.75kW

0.75kW

Saiz roller (mm)

Φ195x1,000 (roller panjang)

Φ195x300 (roller pendek)

Φ195x300

Jarak Pusat Roller (mm)

310

310

Max yang boleh diukur. Kekuatan brek (n)

3,000

3,000

Kesalahan petunjuk daya brek

＜ ± 3%

Bekalan kuasa motor

AC380 ± 10%

Tekanan Kerja (MPA)

0.6-0.8

Saiz Keseluruhan (LXWXH) mm

2720x750x250

1,160x750x300

Ujian Kelajuan Motosikal

Beban Rated (kg)

750

400

Kuasa Motor (KW)

3

3

Saiz roller (mm)

Φ190x1,000 (roller panjang)

Φ190x300 (roller pendek)

Φ190x300

Jarak Pusat Roller (mm)

310

310

Max yang boleh diukur. kelajuan (km/j)

60

Resolusi (km/j)

0.1

Bekalan kuasa motor

AC380 ± 10%

Tekanan Kerja (MPA)

0.6-0.8

Saiz Keseluruhan (LXWXH) mm

2,300x750x250

1,160x750x250

Penjajaran roda motosikal

Jarak pusat pengapit depan dan belakang (mm)

1,447

Strok berkesan pengapit (mm)

40-250

Pengukuran maksimum (mm)

± 10

Ralat petunjuk (mm)

± 0.2

Tekanan Kerja (MPA)

0.6-0.8

Saiz Keseluruhan (LXWXH) mm

2,580x890x250

Pengapit motosikal

Panjang berkesan pengapit (mm)

1,000

Strok berkesan pengapit (mm)

50-250

Tekanan sumber (MPA)

0.6-0.8

Saiz Keseluruhan (LXWXH) mm

1,430x900x321
